AC ایممیٹر تبدیلی کے ساتھ-سوئچ پر

تبدیلی کے ساتھ ایک AC ایممیٹر-اوور سوئچ (جسے سلیکٹر سوئچ یا ٹرانسفر سوئچ بھی کہا جاتا ہے) ایک مربوط پینل انسٹرومنٹ اسمبلی ہے جو ایک واحد ایممیٹر کو متعدد سرکٹس یا مراحل میں کرنٹ کی ترتیب سے پیمائش کرنے کے قابل بنانے کے لیے ڈیزائن کیا گیا ہے۔ یہ نظام قیمت-موثر، جگہ کی بچت کا حل فراہم کرتا ہے-ہر ایک کے لیے وقف میٹر کی ضرورت کے بغیر کئی موجودہ اقدار کی نگرانی کے لیے۔

بنیادی نظام کے اجزاء

Ammeter: ایک واحد AC ammeter، عام طور پر اینالاگ (حرکت پذیر آئرن) یا ڈیجیٹل۔

تبدیل کریں-اوور سوئچ: ایک روٹری یا پش-بٹن سوئچ جس میں متعدد پوزیشنیں ہیں (جیسے، "آف،" "L1، "L2، "L3، "غیر جانبدار")۔ اسے منسلک کرنٹ ٹرانسفارمرز (CTs) کے ثانوی کرنٹ کے لیے درجہ بندی کیا جاتا ہے، عام طور پر 5A یا 1A۔

آپریٹنگ اصول

سوئچ ایمی میٹر کے ان پٹ کے لیے ملٹی پلیکسر کے طور پر کام کرتا ہے۔ یہ ایمی میٹر کے ٹرمینلز کو ایک وقت میں مختلف کرنٹ ٹرانسفارمرز (CTs) کے سیکنڈری آؤٹ پٹ سے جوڑتا ہے۔ آپریٹر سوئچ کے ذریعے مطلوبہ سرکٹ کا انتخاب کرتا ہے، اور ایممیٹر اس مخصوص سرکٹ کے لیے کرنٹ دکھاتا ہے۔

کلیدی خصوصیات اور فوائد

• لاگت اور جگہ کی کارکردگی: فی سرکٹ ایک ایمی میٹر نصب کرنے کے مقابلے میں لاگت اور پینل کی جگہ کو کافی حد تک کم کرتا ہے۔

• آسان نگرانی: ایک آپریٹر کو دستی طور پر ایک مرکزی مقام سے متعدد لائنوں کے کرنٹ کو اسکین کرنے اور چیک کرنے کی اجازت دیتا ہے۔

• تھری-فیز سسٹمز میں عام: کلاسک ایپلیکیشن 3 فیز پینل میں ہوتی ہے، جہاں سوئچ میں L1، L2، L3 اور اکثر "آف" کی پوزیشن ہوتی ہے۔ یہ مرحلے کے توازن کو چیک کرنے کی اجازت دیتا ہے۔

• لچک: مختلف فیڈرز، موٹرز، یا آلات کے بینکوں کی نگرانی کے لیے ترتیب دیا جا سکتا ہے۔

اہم حفاظت اور استعمال کے نوٹس

• CT سیکنڈری کو کبھی بھی کھلا نہیں ہونا چاہیے: CT سروس کے لیے سوئچ خاص طور پر ڈیزائن کردہ "شارٹنگ" یا "make-pre-Tepe کا ہونا چاہیے۔ ایک معیاری سلیکٹر سوئچ خطرناک ہے اور CTs کو نقصان پہنچائے گا۔

• درست CT درجہ بندی: تمام منسلک CTs کا مثالی طور پر ایک ہی تناسب ہونا چاہیے (مثال کے طور پر، تمام 400:5) تاکہ ammeter کا واحد پیمانہ درست ہو۔

• سوئچ کی پوزیشن کا مشاہدہ کریں: ایمی میٹر ریڈنگ صرف سوئچ کے ذریعے منتخب کردہ سرکٹ کے لیے درست ہے۔ سوئچ پوزیشن واضح طور پر لیبل کیا جانا چاہئے.

• "آف" پوزیشن: سسٹم کی محفوظ پارکنگ کے لیے "آف" پوزیشن عام طور پر تمام سی ٹی سیکنڈری کو ایک ساتھ شارٹ کرتی ہے۔

خلاصہ طور پر، تبدیلی کے ساتھ ایک AC ایمی میٹر-اوور سوئچ ملٹی-پوائنٹ کرنٹ پیمائش کے لیے ایک عملی اور روایتی انجینئرنگ حل ہے۔ یہ معیشت اور استحکام کو ترجیح دیتا ہے، اس کے محفوظ آپریشن مکمل طور پر مناسب طریقے سے ریٹیڈ شارٹنگ کے استعمال پر منحصر ہے-موجودہ ٹرانسفارمرز کو خطرناک کھلے سرکٹ حالات سے بچانے کے لیے۔

پیرامیٹرز

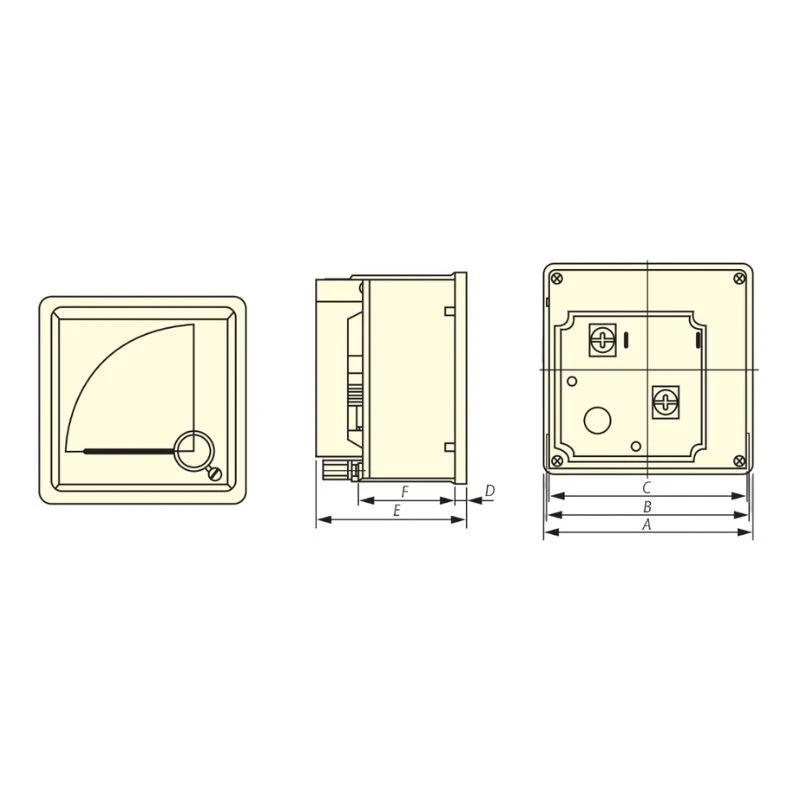

طول و عرض (ملی میٹر)
