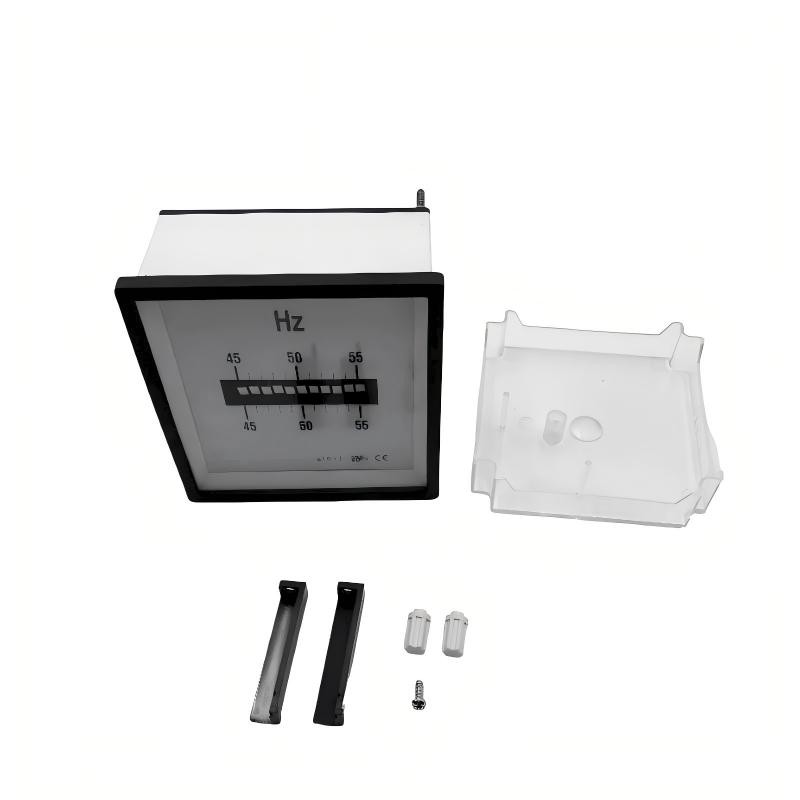

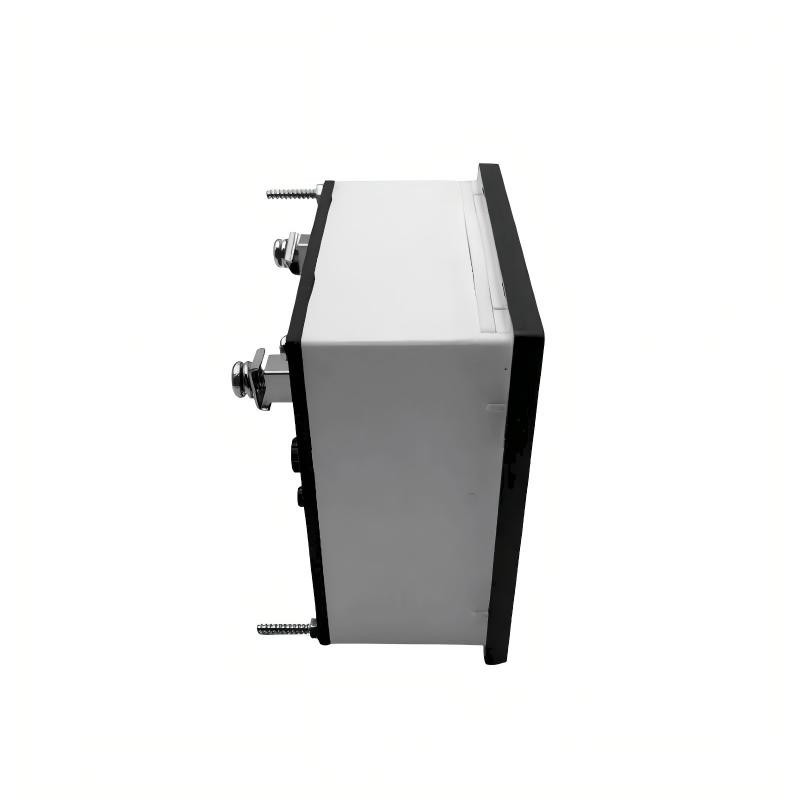

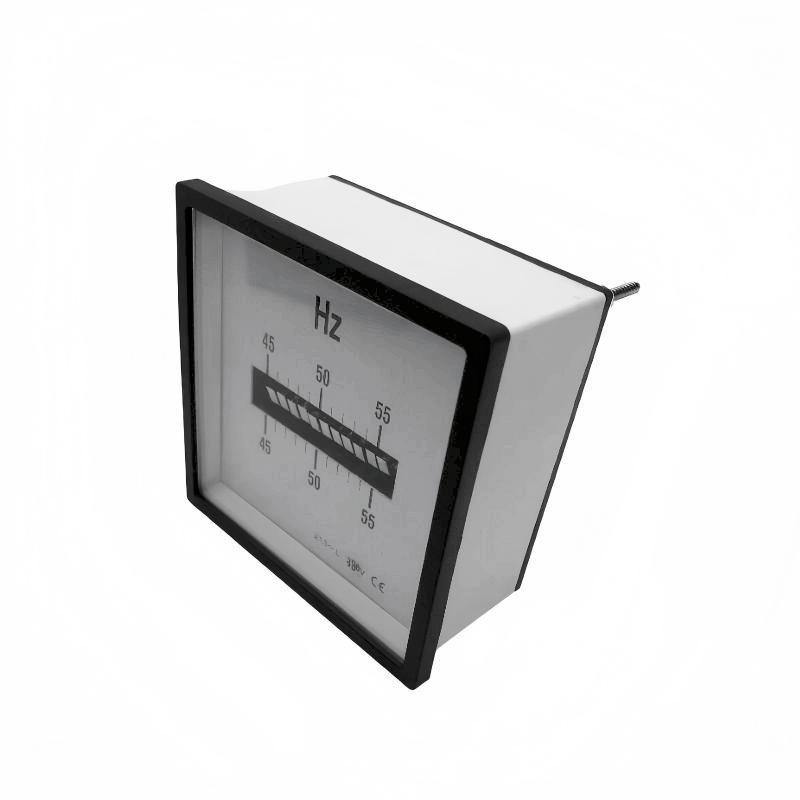

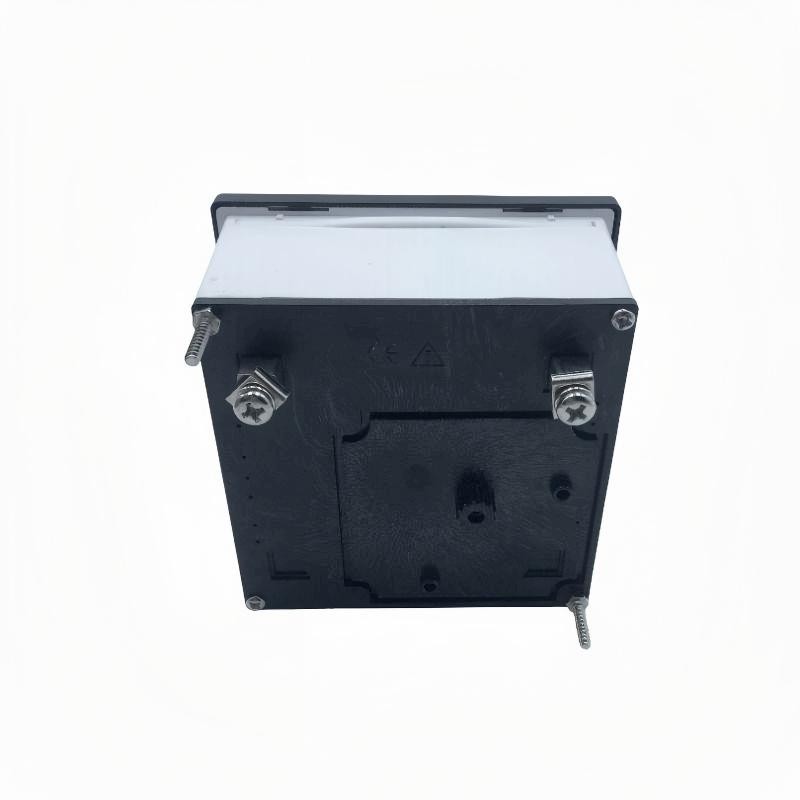

سنگل قطار ریڈ فریکوئنسی میٹر

سنگل رو ریڈ فریکوئنسی میٹر (جسے وائبریٹنگ ریڈ فریکوئنسی میٹر بھی کہا جاتا ہے) ایک اینالاگ الیکٹرو مکینیکل آلہ ہے جو الٹرنیٹنگ کرنٹ (AC) برقی سپلائی کی فریکوئنسی کی پیمائش کے لیے استعمال ہوتا ہے۔ یہ مکینیکل گونج کے اصول پر کام کرتا ہے، اپنے آپریشن کے لیے کسی بیرونی طاقت کے منبع کی ضرورت کے بغیر تعدد کا براہ راست بصری اشارہ فراہم کرتا ہے۔

کام کرنے کا اصول

• اجزاء کی ساخت: میٹر میں پتلی، لچکدار دھاتی سرکنڈوں (یا بلیڈ) کی ایک قطار ہوتی ہے، ہر ایک قدرے مختلف قدرتی گونج والی فریکوئنسی کے ساتھ۔ یہ سرکنڈے ایک مشترکہ بنیاد (اکثر برقی مقناطیسی بار) پر نصب ہوتے ہیں۔
• Resonant Vibration: جب AC سپلائی میٹر کے کوائل سے منسلک ہوتی ہے، تو یہ ایک متبادل مقناطیسی میدان بناتی ہے۔ یہ فیلڈ بار کو ہلاتی ہے، تمام سرکنڈوں کو دوغلا پن میں مجبور کرتی ہے۔
• تعدد کی شناخت: وہ سرکنڈ جس کی قدرتی گونج والی فریکوئنسی لاگو AC فریکوئنسی سے میل کھاتی ہے (یا اس کے قریب ترین ہے) سب سے بڑے طول و عرض کے ساتھ کمپن ہوگی۔ مشاہدہ شدہ فریکوئنسی سب سے زیادہ فعال طور پر ہلنے والی سرکنڈ کے ساتھ والے پیمانے سے پڑھی جاتی ہے۔

کلیدی خصوصیات

• سادہ اور ناہموار: کوئی الیکٹرانک سرکٹس، کم سے کم اجزاء، اعلی وشوسنییتا۔
• فطری طور پر ینالاگ: ایک واضح، بدیہی بصری پڑھنے فراہم کرتا ہے۔ تعدد استحکام یا اتار چڑھاؤ کا مشاہدہ کرنے کے لیے بہترین۔
• غیر فعال آپریشن: داخلی یا معاون طاقت کی ضرورت نہیں ہے۔ مکمل طور پر ماپا سگنل کی طرف سے طاقت.
• اعتدال پسند درستگی اور ریزولوشن: درستگی عام طور پر ±0.1 سے ±0.5 ہرٹز کے اندر ہوتی ہے۔ ریزولوشن سرکنڈوں کی تعداد اور وقفہ کاری سے محدود ہے۔
• محدود فریکوئنسی رینج: ہر میٹر کو ایک مخصوص رینج کے لیے ڈیزائن کیا گیا ہے (مثلاً، 45-55 ہرٹز یا پاور سسٹمز کے لیے 55-65 ہرٹز)۔

پرائمری ایپلی کیشنز

• پاور جنریشن اور ڈسٹری بیوشن: مانیٹرنگ گرڈ یا جنریٹر آؤٹ پٹ فریکوئنسی (50 ہرٹج یا 60 ہرٹز)۔
• صنعتی کنٹرول پینل: کارخانوں میں موٹر ڈرائیوز یا آنے والی طاقت کی تعدد کی تصدیق کرنا۔
• ہوائی جہاز اور سمندری نظام: جہاز کے AC پاور سسٹمز کی فریکوئنسی کی نگرانی (اکثر ہوائی جہاز میں 400 ہرٹز)۔
• لیبارٹری اور تعلیمی مظاہرے: مکینیکل گونج اور تعدد کی پیمائش کے تصور کی تعلیم۔

فوائد

• بجلی کے شور سے زیادہ استثنیٰ: خالصتاً مکینیکل ردعمل۔
• ناکام-محفوظ اور فوری: فوری بصری تاثرات فراہم کرتا ہے؛ کوئی بوٹ-اپ ٹائم نہیں۔
• کم سے کم دیکھ بھال کے ساتھ کم لاگت اور طویل سروس کی زندگی۔

خلاصہ: سنگل رو ریڈ فریکوئنسی میٹر فکسڈ-انسٹالیشن AC فریکوئنسی مانیٹرنگ کے لیے ایک کلاسک، قابل اعتماد، اور سیدھا حل ہے جہاں سادگی، پائیداری، اور براہ راست بصری اشارے کو اعلیٰ درستگی اور ڈیجیٹل انضمام پر ترجیح دی جاتی ہے۔

پیرامیٹرز

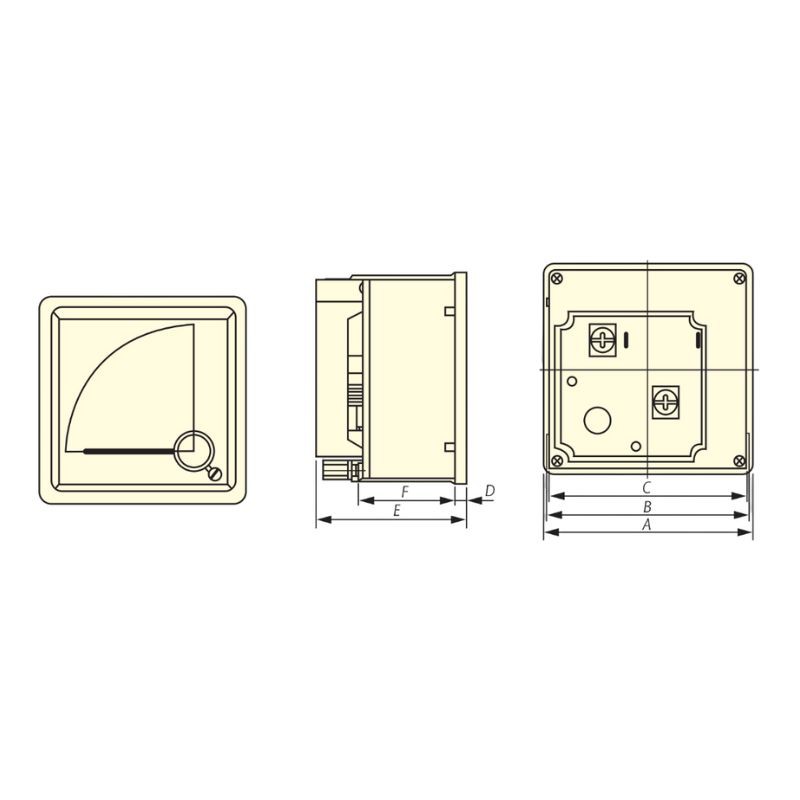

طول و عرض (ملی میٹر)
